板卡配置 |

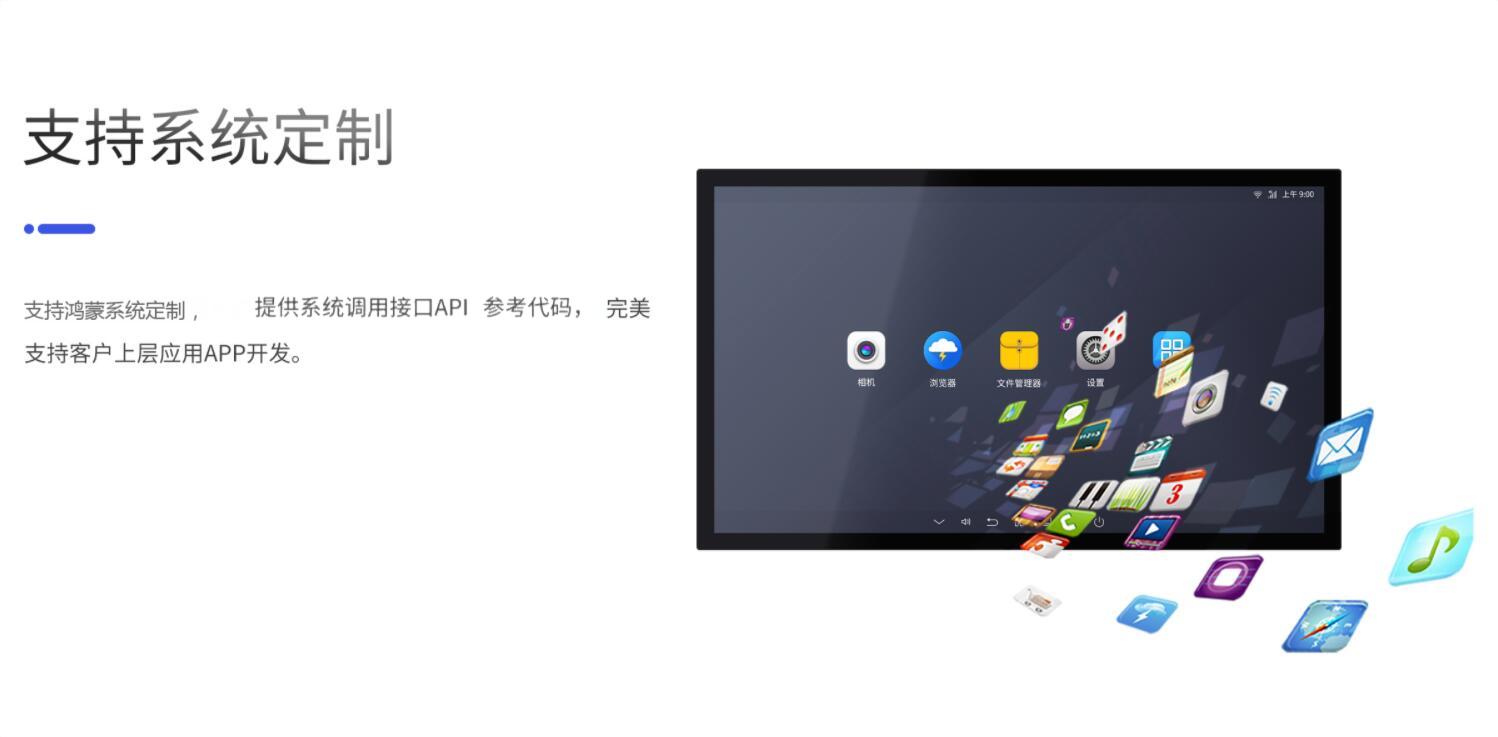

操作系统 |
OpenHarmony |
|
CPU |
RK3568 四核处理器，主频最高达2.0GHz，1T算力 |
|
|
GPU |
Mali-G52 GPU |
|
|
内存 |
标配2G（4G可选） |
|
|
存储 |
标配16G（8G/32G/64G可选） |
|
|
|
|
|
|
|
|
|
|
网络 |
有线网络 |
支持10/100M自适应以太网 |
|
无线网络 |
内置WiFi；蓝牙4.0 |
|
|
移动网络 |
支持PCI-E接口4G上网（可选） |
|
|
|
|
|
|
|
|
|
|
显示 |
HDMI 输出 |
1 个 HDMI type-C 插座，支持 1080P@120Hz 输出 |
|
eDP 输出 |
可直接驱动多种分辨率的 eDP 接口液晶屏 EDP 屏实测可支持 1920*1080 的分辨率 |
|
|
MIPI输出 |
可直接驱动多种分辨率的 MIPI 液晶屏 |
|
|
|
|
|
|
|
|
|
|
音频 |
功放 |
喇叭输出（支持左右声道输出，内置双 2.5W/ 8R 功放）、MIC IN |
|
|
|
|
|
|
|
|
|
板卡接口 |
USB接口 |
5路 USB2.0 |
|
串口 |
1 路 232 ，1 路 485 ，2 路 TTL ， 4 路 GPIO ，2 路 ADC |
|
|
I2C 接口 |
1 路，可接 I2C 接口的 TP 或外设 |
|
|
韦根接口 |
支持1路输出，1路输入 |
|
|
|
|
|
|
|
|
|
|
电源 |
电源接口 |
12V 3A |
|
|
|
|
|
|
|
|
|
其他功能 |
RTC |
支持，支持定时开关机 |
|
系统升级 |
支持本地USB 升级 |
|
|
|
|
|
|
|
|
|
|
外观 |

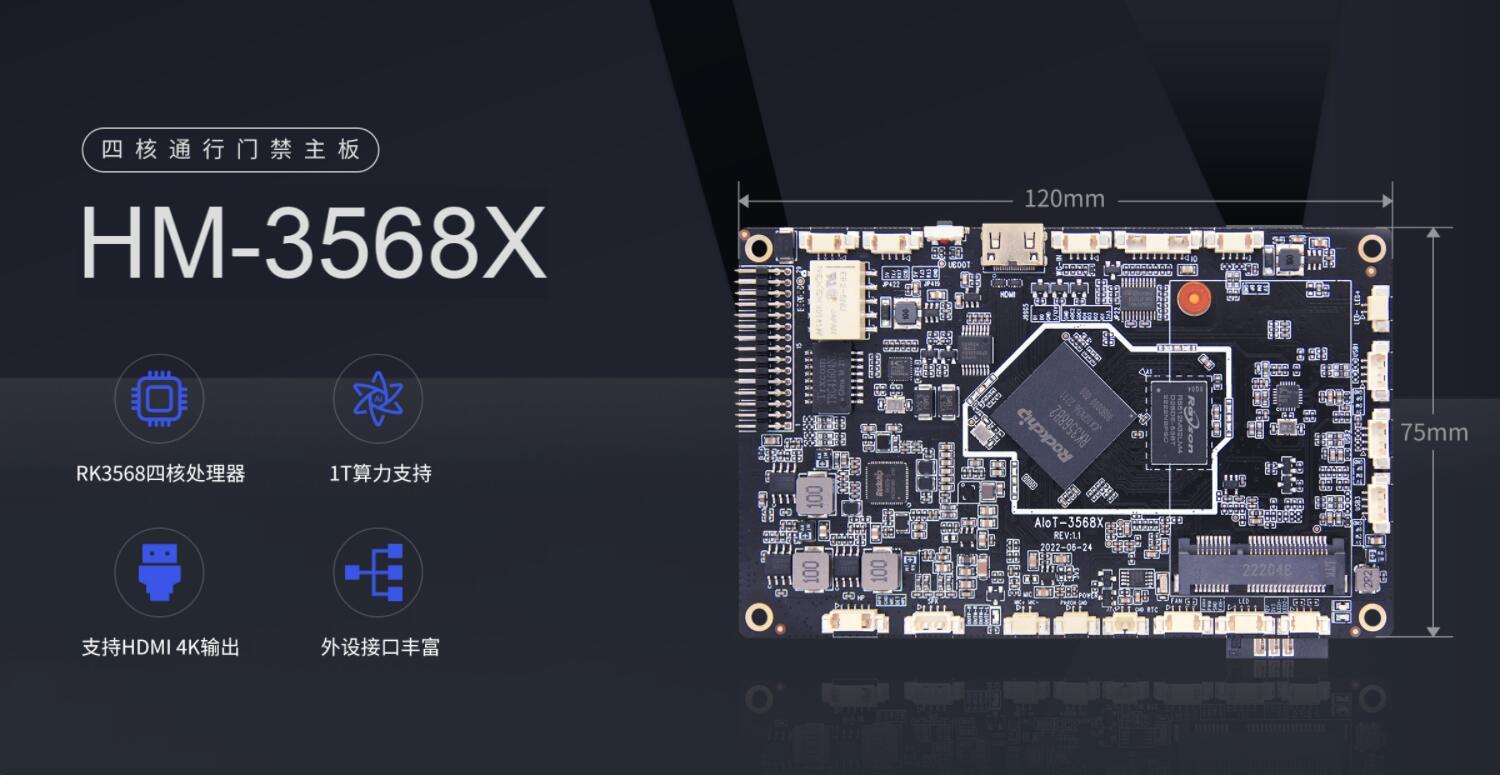

主板尺寸 |
120*75mm |
|
|
|
|
|
